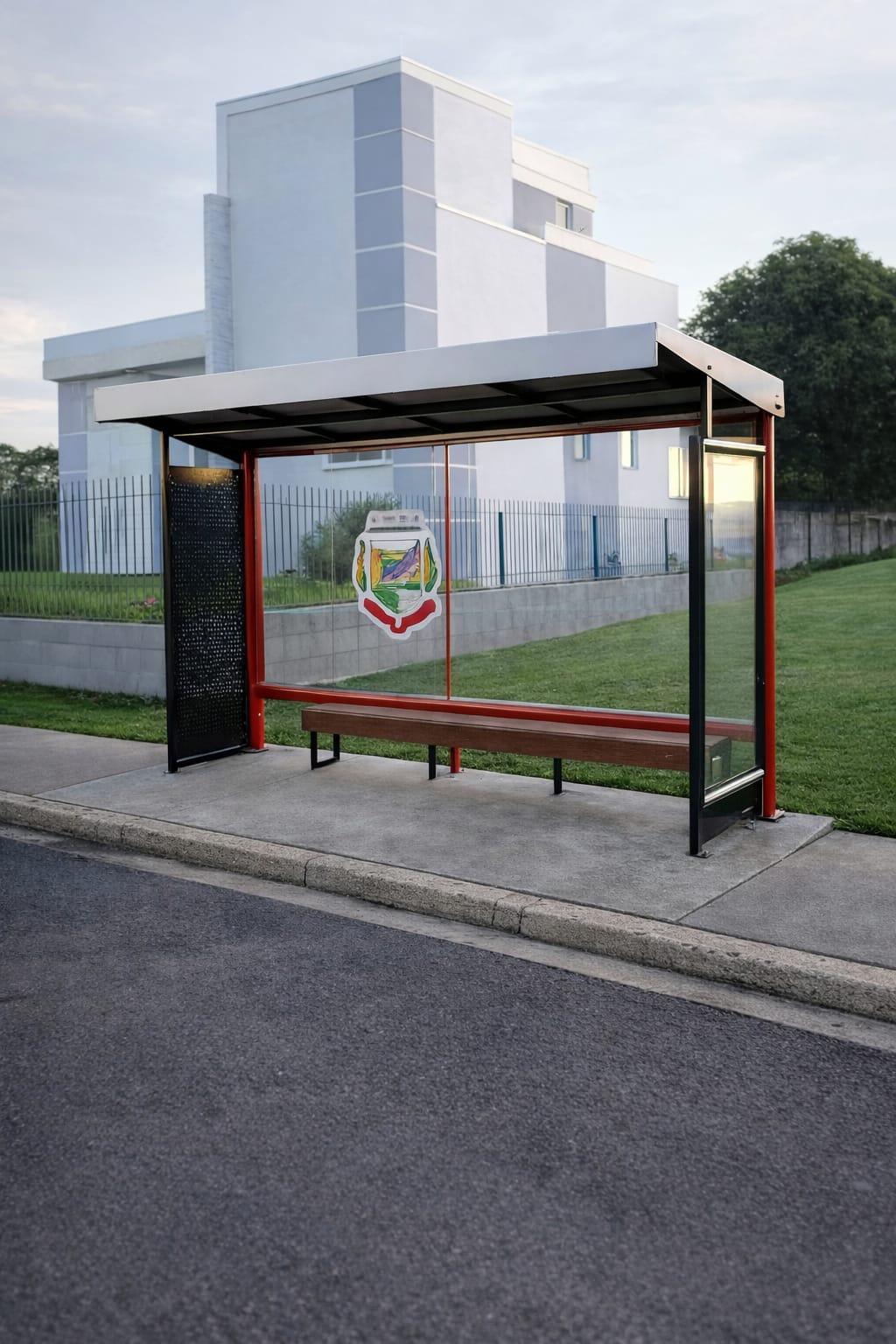

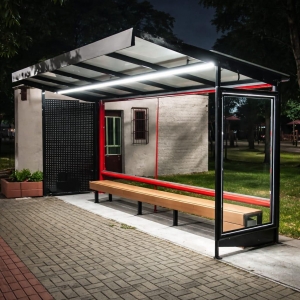

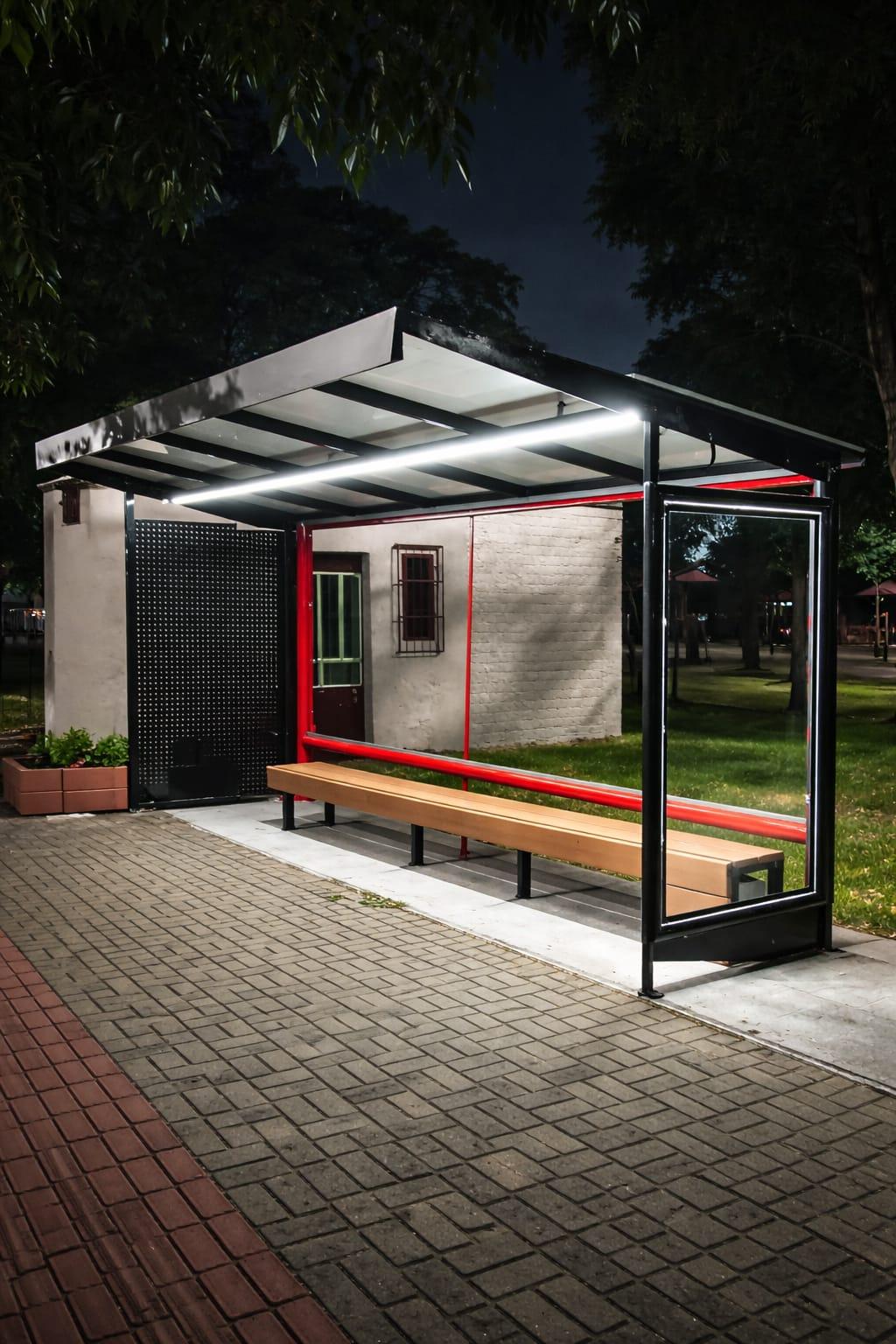

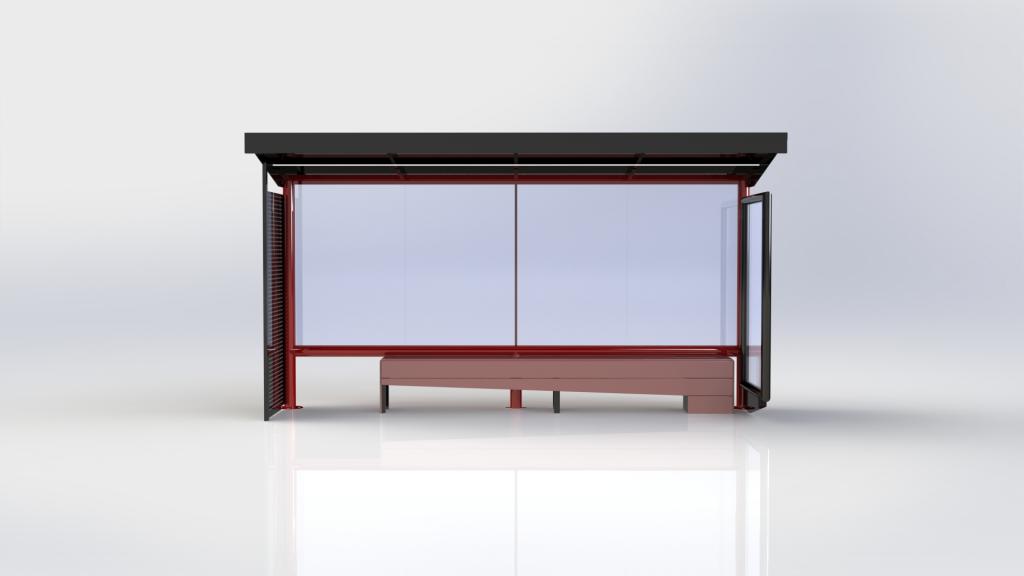

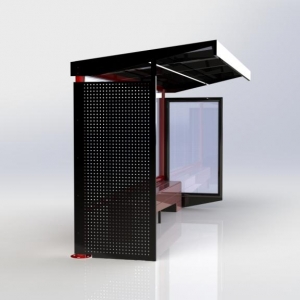

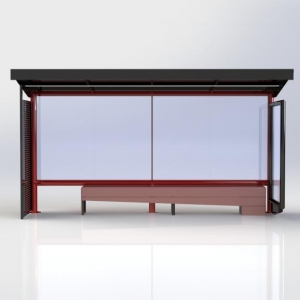

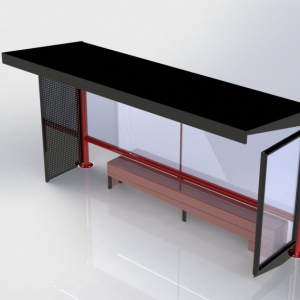

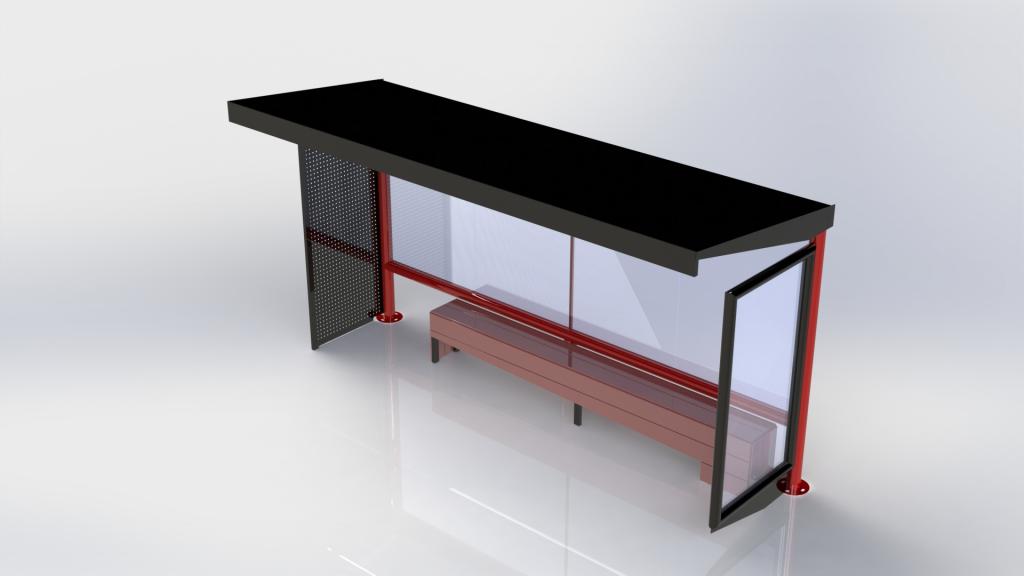

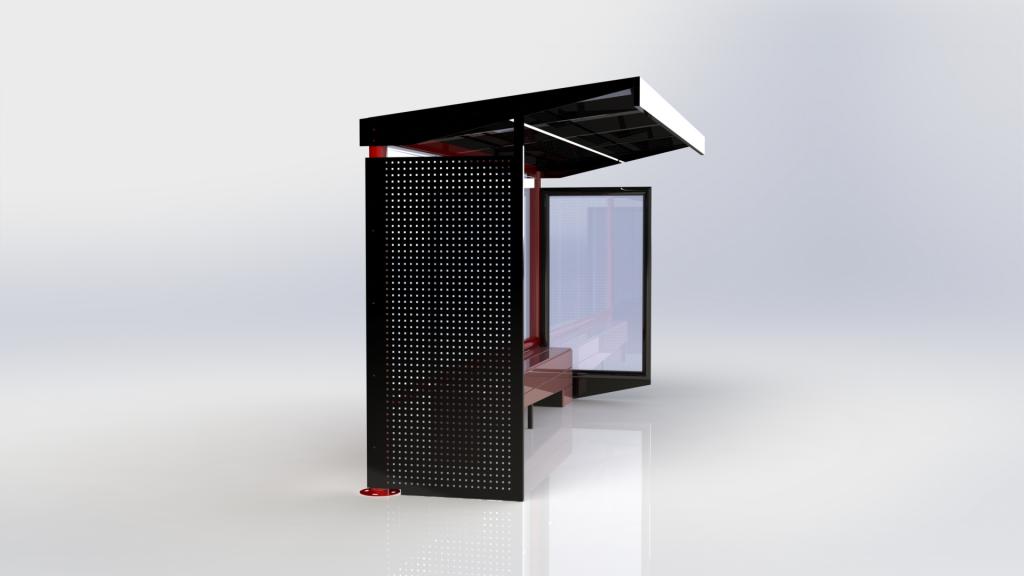

ABRIGO DE PASSAGEIROS PIQUIRI SEIS LUGARES Abrigo fabricado em aço carbono, estrutura principal das colunas com tubo redondo 4” 2mm. E estrutura secundária com tubos redondos 3” x 2 mm e 1.1/2” x 2 mm. Flanges de fixação circulares de ¼” nas colunas laterais, medindo 250 mm, com orifícios oblongos para chumbadores galvanizados de ½”x5” apresentando relatório de ensaio com a norma ensaio em tubo de aço galvanizado ABNT 6323:2016 e ensaio de resistência à corrosão por exposição salina de no mínimo 1.200 horas, quando ensaiado conforme a NBR 8094:83. Assentos apresentando certificado de Ergonomia e Biomecânica e laudo de ensaio de bordas cortantes ABNT NBR NM300-1-04, em madeira plástica apresentando ensaio de resistência a compressão em madeira plástica ASTM D695:2015, com 2 tabuas cor itaúba medindo 3000x150x30mm, com três reforços estruturais na parte inferior dos assentos com estrutura em “U” e dois apoio com tubo quadrado 50x50x1,5mm e parte superior do banco com tubos 30x50x1,5mm. Além de espaço inclusivo reservado para um cadeirante, conforme ABNT NBR 9050 referente a acessibilidade e edificações, mobiliário, espaço e equipamentos urbanos. Cobertura em alumínio composto (ACM) 3mm, apresentando ensaio de resistência ao intemperismo UVB por 1400 horas ASTM G 154, com acabamento em alumínio e isolamento com silicone. Estrutura do telhado com um quadro com 2 tubo retangulares de 30x50x1,5mm com 4000 mm e 2 chapas de 3mm cortadas em angulo com 1500 mm e cinco vigas com tubo retangular 30x50x1,5mm com 1500 mm. Testeira com aproximadamente 150mm, em alumínio composto (ACM) 3 mm, medido 4000 mm de comprimento e as duas laterais anguladas com 1500 mm com caimento para calha com chapa galvanizada na parte de trás do telhado. Fechamento posterior e laterais com quatro vidros temperados cristal incolor para parte posterior e um na coluna lateral. Na parte posterior, vidros com espessura de 10 mm com medidas de 1510x985mm apoiados em estrutura tubular de 4” x 2 mm e tubo retangular 30x50x1,5mm e adesivagem de brasão com 750x500mm no centro dos vidros. Na parte lateral esquerda, vidros com espessura de 10 mm com medidas de 1510x715mm apoiados e sustentados em um quadro de estrutura tubular de 3”x1,5mm, preparado para publicidade física com adesivo perfurado com 1510x715mm. Os espaços a receberem vidros atendem a norma especifica aos requisitos gerais, métodos de ensaio e cuidados necessários para garantir a segurança, a durabilidade e a qualidade do vidro temperado plano, ABNT 14698:2001. Sendo a lateral direita, no sentido preferencial da via, fechada com chapa 2000x1000 mm com furação quadrada a laser de 15x15mm. Jardineira/floreira lateral direita, em madeira plástica cor itaúba, com 2 tabuas em cada lateral cor itaúba medindo 1000x150x30mm, em nas duas pontas 2 tabuas cor itaúba medindo 300x150x30mm, com estrutura de tubo 20x20x1,5mm com 4 suportes de com 3 peças de 500 mm. O Sistema Elétrico deverá ter alimentação(solar), armazenamento interno, iluminação e carregamento por conexão tipo “USB”. Na cobertura, haverá placa solar fotovoltaica de no aproximadamente 160w, com controlador de carga para painel solar, que será automatizado para acendimento na ausência de claridade. Com corrente nominal de carga mínima de 30A, corrente nominal de descarga de 20A, com proteção contra curto-circuito, proteção contra sobrecarga, proteção contra descarga excessiva e proteção contra inversão de polaridade. O armazenamento se dará através bateria estacionária de mínimo 30Ah de 12V, sendo homologado pela Anatel e certificadas pela ISO. Sendo instalada num gabinete a prova de violações, sendo que a porta deverá ter chave geral, devendo satisfazer as recomendações da ABNT NBR IEC 60529 para ser classificado como IP54, bem como deve ser à prova de poeira e chuvas, e não apresentar ângulos salientes, além de compatível para comportar a bateria estacionária, controlador de carga e demais equipamentos elétricos que se fazerem necessários. O gabinete deverá ser soldado ou parafusado de modo a garantir a fixação do mesmo na estrutura do abrigo e evitar furto ou vandalismo. A iluminação, será fixada no tubo retangular central de 30x50x1,5mm com 4000 mm, que compõe a cobertura, haverá uma canaleta/perfil de alumínio como ponto de fixação, no centro do abrigo que contara com uma fita de Led, de 12 volts, branco frio de 6500 k, com 4000mm de comprimento. O fechamento do led, deverá ter revestimento em plástico e ser parafusada de modo que evite vandalismo. Havendo carregamento por conexão USB na coluna lateral, que deverá conter embutido ao tubo um soquete, com tomada USB fêmea, com portinhola de proteção antivandalismo, para carregamento de dispositivos eletrônicos, estando entorno de 500mm acima da altura do assento. A fiação de 6 e 2,5mm e conectores MC4 deverão ser embutidas por dentro dos tubos e demais estrutura do abrigo, de modo que evite vandalismo, não sendo aceito fiação aparente e conduítes que possa prejudicar a estética do abrigo. Processo de união das partes metálicas com Soldagem Mig, apresentando ensaio de resistência a tração e arrancamento em tubo de aço ABNT NBR ISO 6892-1:2018. Pintura precedida de banho químico, eletrostática a pó com cura em forno de alta temperatura, até que se atinja 200 graus com um ciclo de duração de no mínimo 30 minutos, apresentando ensaio de espessura da camada de tinta ABNT NBR 1443:2008 e ensaio de aderência da camada de tinta ABNT NBR 1003-2010. Espaço para 6 (seis) pessoas sentadas e um cadeirante, além de espaço coberto para 12 (Doze) usuários. Possui bancos e encostos ergométrico com bordas arredondadas, com iluminação noturna e quadro em vidro para adesivagem de informações das rotas. Montagem em blocos para facilitar a instalação. Identificação com etiqueta antivandalismo com informações do fabricante, mês e ano de fabricação, número de série. Fabricação nas normas da ABNT, Desenho industrial/técnico com dimensões e peso. Manual de montagem e instalação dos produtos. Montagem em 4 blocos para facilitar a instalação. Placa de alumínio com marca e demais informação do fabricante. Dimensões aproximadas para instalação: 2200x1500x4000mm (AlturaxLarguraxComprimento) e adicional para floreira de 1000x300mm (LarguraxComprimento). Peso Aproximado: 180 kg
